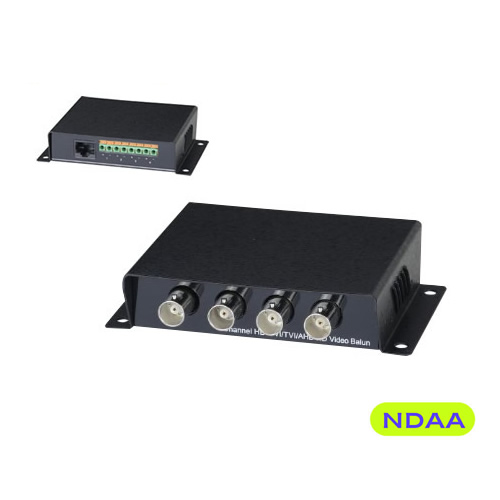

4CH UTP映像伝送ユニット（TTP414HD）

・4CH UTP映像伝送ユニット

・AHD/TVI/HDCVI/CVBS対応

・パッシブタイプ(電源不要)

・本製品は、単体では使用できません。

別途本製品(4CH)、またはTTP111HD(1CH) 、TTP111HDL(1CH) 、 TTP016HD(16CH対応) と組み合わせて使用して下さい。

製品仕様

製品型番
TTP414HD
映像入・出力信号BNC×4 (1Vp-p, 75Ω)
リンク接続RJ45もしくは8ピン端子台(100Ω)
※CAT5e以上のツイストペア(UTP)ケーブルを使用のこと
信号帯域50Hz~60MHz(-3dB)
最大伝送距離CAT6ケーブル使用時:CVBS:300m
AHD(1080p)/HD-TVI(720p/1080p):250m
AHD(4MP)/HD-TVI(5MP)/HD-CVI(8MP):200m
AHD(720p)/HD-CVI(720p/1080p):400m
サージ保護機能ESD:30kV(気中)、15kV(接触) IEC 61000-4-2対応,
EFT:40A(5/50ns) IEC 61000-4-4対応,
雷サージ:2A(8/20us) IEC 61000-4-5対応
サージ応答速度1ns以下
動作温度0～55℃
動作湿度95%以下(結露なきこと)
重量約195g
サイズ111.5(W)×24.5(H)×76.8(D)mm
付属品・保証書(1年間)/取扱説明書
・タッピングねじ×4/アンカープラグ×4
【備考】
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
