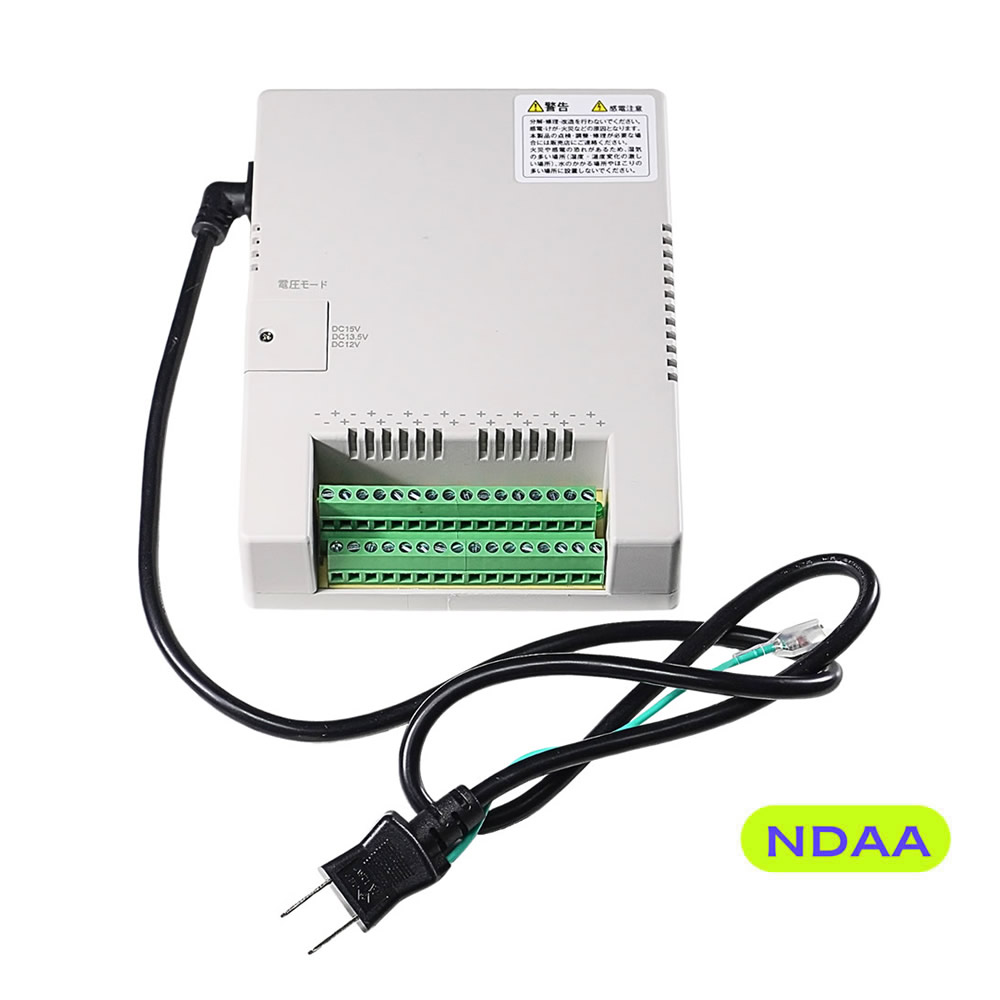

16CH DC 電源ボックス(RK-1200N)

16CH DC電源ボックス(RK-1200N)外形寸法図ダウンロード 16CH DC電源ボックス(RK-1200N)カタログダウンロード

・16CH DC電源ボックス

DC12V/DC13.5V/DC15V 電圧切替

・DC12V出力×16CH(合計8A)

・AC100V(最大2A)

・過負荷保護回路(自動復旧)

・過電流保護回路(自動復旧)

・短絡保護回路(自動復旧)

・特定電気用品PSE認証

・別売オプション

 DCプラグ変換コード(RK-001)

製品仕様

製品型番RK-1200N
出力DC電圧(スイッチ切替)DC12VDC13.5VDC15V
定格電流最大8A最大7.12A最大6.4A
電流範囲(ch最大)0~8A(最大1A)0~7.12A(最大1A)0~6.4A(最大1A)
定格電力96W
リップル&ノイズ120mVp-p135mVp-p150mVp-p
電圧範囲DC11.4V~12.6VDC12.82~14.17VDC14.25~15.75V
ラインレギュレーション±1.0%
負荷レギュレーション±5.0%
セットアップ、起動時間
2500ms, 15ms(全負荷)
ホールドアップ時間(標準)35ms(全負荷)
入力電圧範囲100~135VAC
周波数範囲47~63Hz
効率(標準)86%
AC電流2A(100VAC)
突入電流(標準)コールドスタート:50A / 220VAC
リーク電流<2mA / 100VAC
保護過負荷 定格出力電力 110~200%
保護タイプ:サーミスタによる異常出力系統遮断、自動復旧
過電流定格出力電流 110~200%
保護タイプ:出力遮断後に自動再起動により復旧
短絡 保護タイプ: 出力遮断後、障害除去後に自動復旧
動作環境動作温度-20~45℃
動作湿度20~90%(結露なきこと)
保管温度/湿度-20~85% / 10~95%(結露なきこと)
温度係数±0.03%/℃(0~50℃)
振動10~500Hz , 3G 10分/1サイクル , X/Y/Z軸 各60分
安全性/EMC安全基準UL60950-1 , PSE(特定電気用品):J62368-1(2023)
耐電圧I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
絶縁抵抗I/P-O/P、I/P-FG、O/P-FG:100MΩ/500VDC/25°C/70%RH
EMCエミッションEN55022(CISPR22) Class B , EN61000-3-2、-3 , GB9254 Class B準拠
EMCイミュニティ EN61000-4-2,3,4,5,6,8,11、EN55024、軽工業レベル、基準A準拠
その他MTBF 10000hrs MIL-HDBK-217F(25℃)
外形寸法147(W) X 186(H) X 39(L)mm
重量 575g
付属品(1)AC 2P電源コード(Y端子アース線付き) (2)取扱説明書(保証書1年間)
【備考】
本製品の仕様、外観は改善・改良のため、予告なく変更する場合があります。
本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
