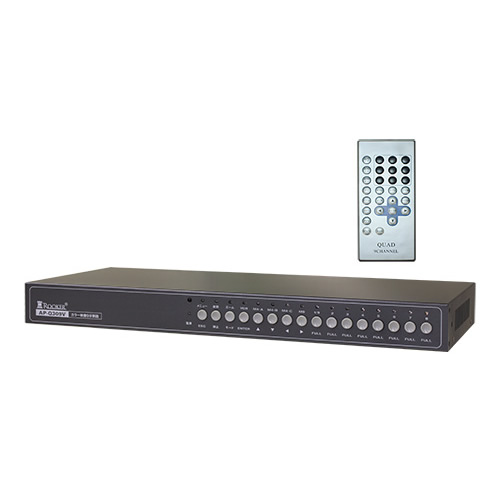

CVBS 9CH画面分割器(AP-Q309V)

製品仕様

製品型番AP-Q309V
TV方式NTSC/PAL
映像入力ビデオ入力1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
VCR入力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力モニター出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VCR出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VGA出力D-sub15pin×1(解像度1024×768/1280×1024/1920×1080)
ループ出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×9
日付時刻表示年/月/日(表示順入れ替え可能), 時/分/秒
タイトル表示各チャンネル 5文字(英数字) 表示, On/Off
分割表示パターン単画面/2分割/4分割/8分割/9分割/16分割/PIP1/PIP2
オートシーケンシャルチャンネル別順次時間(Off~99秒)設定可能
OSDOSD 位置変更& OSD On/Off
モーション検知ON/OFF 画面内エリア設定可能
イベント最大60件の最新イベントリストを記録
ブザー警鳴ON/OFF 各監視カメラに設定可能(ビデオロス)
デジタルズームON/OFF ズームエリア設定可能
デジタルエフェクトコントラスト/彩度/色相/シャープネス/水平反転
分割画面境界線ON(ブラック、ホワイト、グレー1・2)/OFF
電源DC12V/1A(最大)
外形寸法440(W)×183(H)×43(D)mm
重量約1.6kg
※CVBS 9CH画面分割器【AP-Q209V】で対応しておりました、カメラ映像の上下反転機能、モーション検知・アラーム検知、
および8分割表示モード、PTZカメラ制御モード、RS232C/RS-485端子を利用したコマンドによる遠隔制御は、本製品では
対応していませんので予めご了承のほどお願い申し上げます。
【備考】
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります)
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
