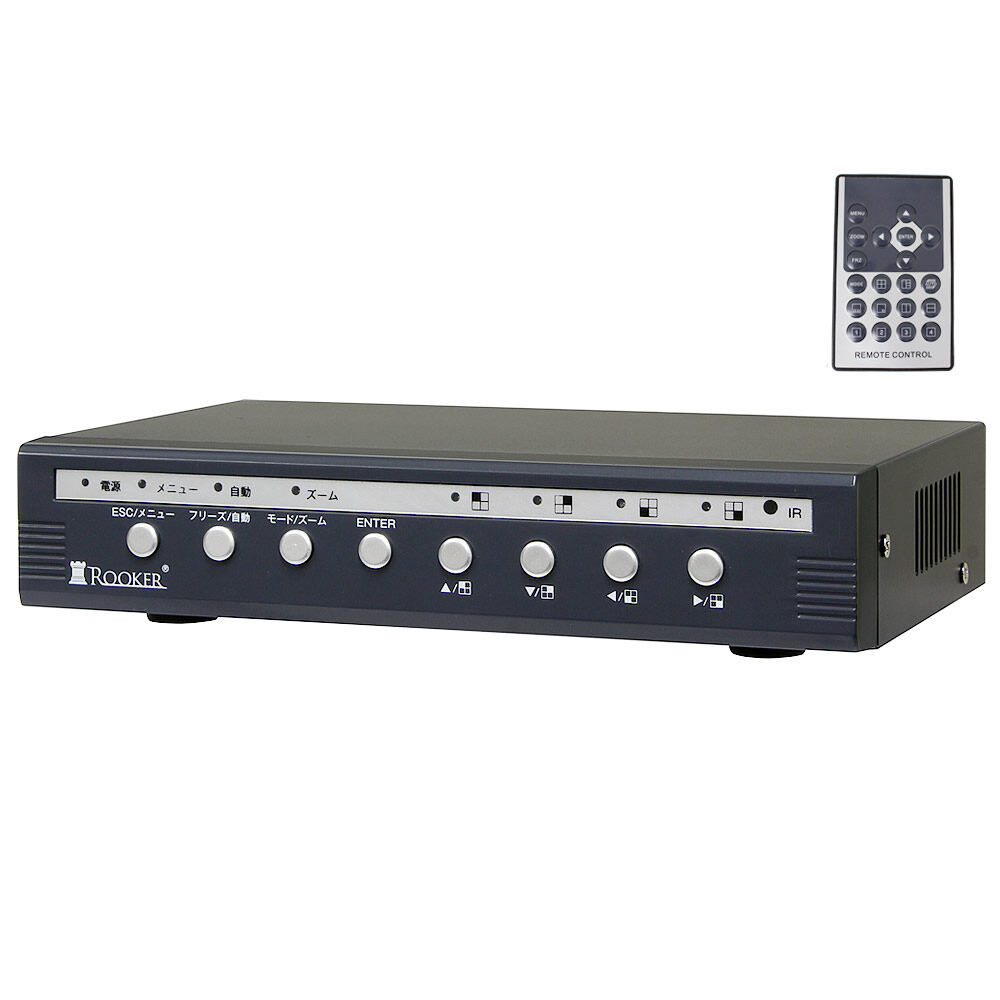

アナログHD/CVBS 4CH画面分割器（AP-Q304HD）

NDAA準拠アナログHD対応 4CH画面分割器【AP-Q304HD】外形寸法図ダウンロード アナログHD対応 4CH画面分割器【AP-Q304HD】カタログダウンロード

・アナログHD 4CH画面分割器

・1080p監視カメラ入力に対応

・AHD/TVI/HDCVI/CVBS

・最大200万画素(1080p/720p)

・4分割表示機能の他に

　2分割(左右)/PIP(1CH子画面)

・オートシーケンス機能

　(自動スイッチング機能)

・HDMI/VGAモニター出力

・最大1920x1080 60p

・CVBSモニター出力×2

・NDAA準拠

製品仕様

製品型番AP-Q304HD
TV方式NTSC/PAL

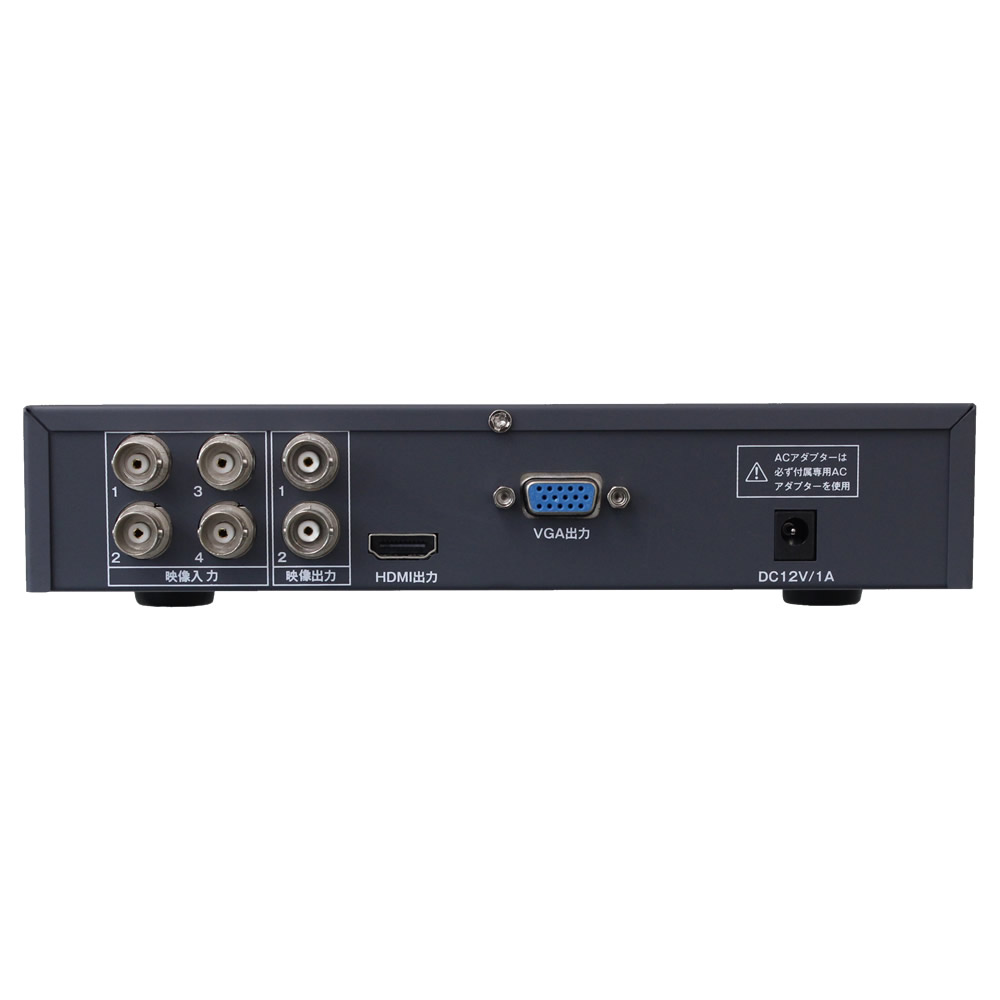

映像入力TVI/AHD/CVI(720p, 1080p)
CVBS(コンポジットビデオ信号)
※OSDメニューよりCHごとに手動で入力信号設定が必要。
モニター出力CVBS1.0Vp-p / 75Ωコンポジット信号 (BNC)×2
HDMI出力HDMI端子×1（1024×768,1280×1024, 1440×900,720p/50Hz,
720p/60Hz,1080p/50Hz,1080p/60Hz）
VGA出力D-Sub15Pin×1（1024×768,1280×1024, 1440×900,720p/50Hz,
720p/60Hz,1080p/50Hz,1080p/60Hz）
分割表示パターン1画面/2分割（左右/上下）4分割/PIP（1パターン）
カメラタイトル表示英数15文字以内　※2020年6月追加
オートシーケンスチャンネル別に表示時間(Off～99秒)設定可能
ビデオロス検知ビデオロス検知時に内蔵ブザーを警鳴(自動）
映像調整コントラスト/彩度/色相/シャープネス
電源/消費電力DC12V±10％/最大5.6W
動作温度0～40℃
動作湿度10～90%(結露なきこと）
外形寸法210（W）×40（Ｈ）×130（D）mm
重量約660g
付属品・保証書(1年間)/取扱説明書
・ACアダプター/リモコン(電池別売:CR2025)
【備考】
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
