HD-SDI 1CH電源重畳送信機（AP-HT01SRK）
;)
製品仕様
| 製品型番 | AP-HT01SRK | |
| 入出力映像信号 | EX-SDI / HD-SDI(1.485Gbps) | |
| 映像入力最大伝送距離 | 400m（L-5CFB/EX-SDI) 160m(L-5CFB/HD-SDI) |
|
| 映像出力最大伝送距離 | 25m（L-5CFB) | |
| 接続端子 | HD-SDI入力端子 | 75Ω, BNC-F(低リターンロス) |
| DC48V電源出力端子 | 75Ω, BNC-F(低リターンロス) | |
| HD-SDI出力端子 | 75Ω, BNC-F(低リターンロス) | |
| DC48V電源入力端子 | 端子台 | |
| ランプ | 緑（映像) | 正常動作時：点灯, ビデオロス時：消灯 |
| 黄（電源） | 電源ON時：点灯, 電源OFF時：消灯, 異常時：点滅 | |
| 電源 | DC12V/0.83A (最大10W) ※電源重畳ユニットより供給（DC48V） |
|
| 動作温度 | -10℃～+50℃ | |
| 動作湿度 | 0～80％(結露なきこと） | |
| 材質 | アルミケース | |
| 重量 | 約58g | |
| 外形寸法 | 57.9(W) X 32.8(H) X 20.5(D)mm（端子部含む） | |

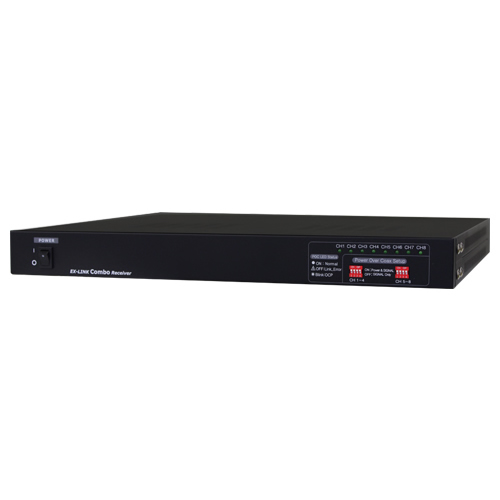

| 適合機種(最大伝送距離) | 受信ユニット | AP-HR01SRK （EX-SDI / HD-SDI）※400m AP-HR04SRK （EX-SDI / HD-SDI）※400m AP-HR08SRK（EX-SDI / HD-SDI）※400m ※旧モデルAP-HR01RK/AP-HR04RK/AP-HR08RKは対応可能ですが 本仕様で記載の最大伝送距離、およびDC12V出力の最大アンペア数 がそれぞれ異なります。 |
| リピーター | AP-HL01SRK(EX-SDI/HD-SDI) ※400m ※旧モデルAP-HL01RKは対応可能ですが、本仕様で記載の最大伝送距離 が異なります。 |
|
| 付属品 | ・保証書(2年間)/取扱説明書 ・DC12V出力用プラグ変換コード(2.1Φセンタープラス) |
|
| 【備考】 ・外観デザインおよび定格仕様は、予告なく変更する場合があります。 ・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります） ・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。 ・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。 ・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。 |
||
