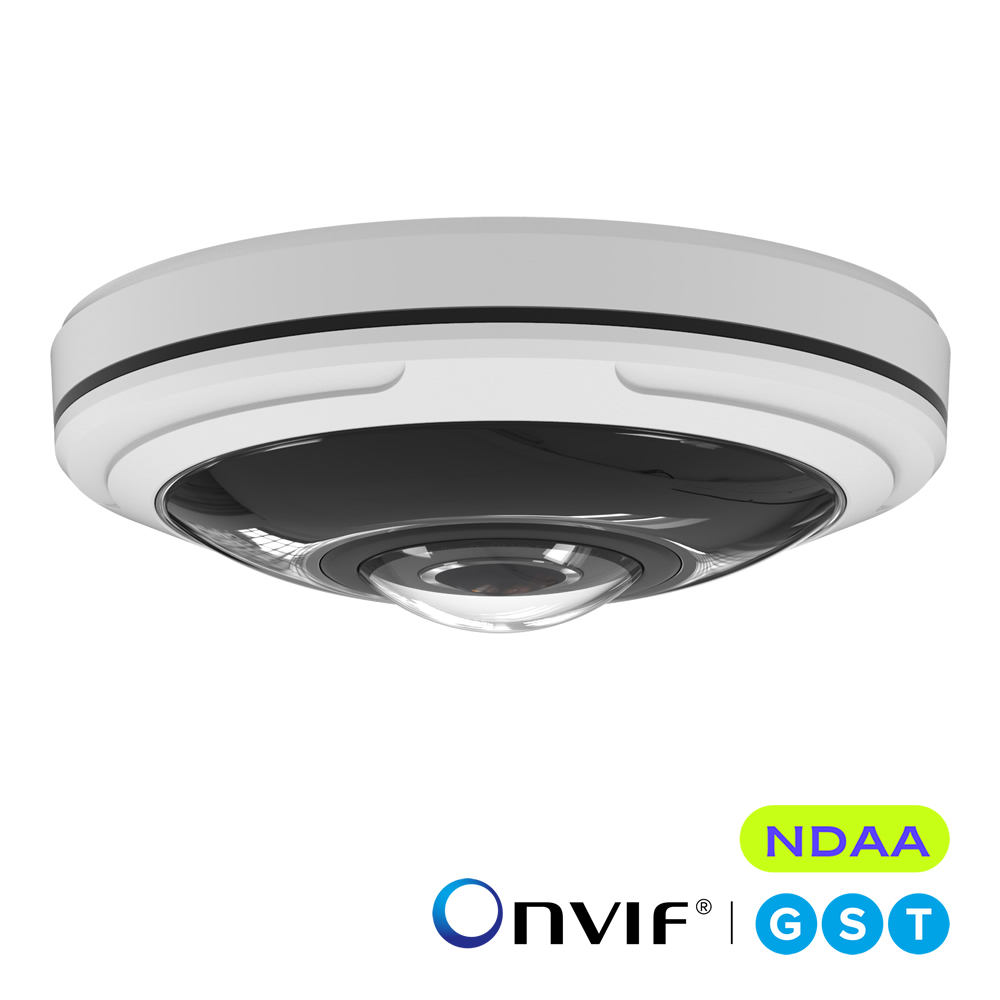

800万画素 Fisheye PoE ネットワークカメラ(AI-830HE)

H.265+対応 800万画素(4K) Fisheye PoE ネットワークカメラ(AI-830HE)外形寸法図ダウンロード

・800万画素360°フィッシュアイ

・H.265/H.265/H.264/H.264 対応

・屋外防雨仕様(IP67準拠)/耐衝撃(IK10)

・多彩な表示画面モード

・優れた歪み補正技術

・音声マイク/音声出力

・アラーム入力/出力

・IR LED(最大照射距離:約15m)

・WDR(最大120dB)

・ヒートマップ機能

・VCA(ビデオ解析)

・人数カウント

・PoE(IEEE 802.3af準拠)/DC12V±10%

 ※ACアダプター(DC12V/2A)別売

・microSDカード対応(最大256GB)

・CMSソフト(最大64CH同時再生)※無料

・スマートフォンアプリ(iOS/Android) ※無料

・NDAA準拠(米国国防権限法)

・P2P機能

PoE H.265+ビデオ圧縮方式 ONVIF Profile G/S/T対応 SDカードスロット IR LED(近赤外線) ワイドダイナミックレンジ120db プライバシーマスク 屋外防雨仕様(IP67準拠) ビデオコンテンツ解析機能

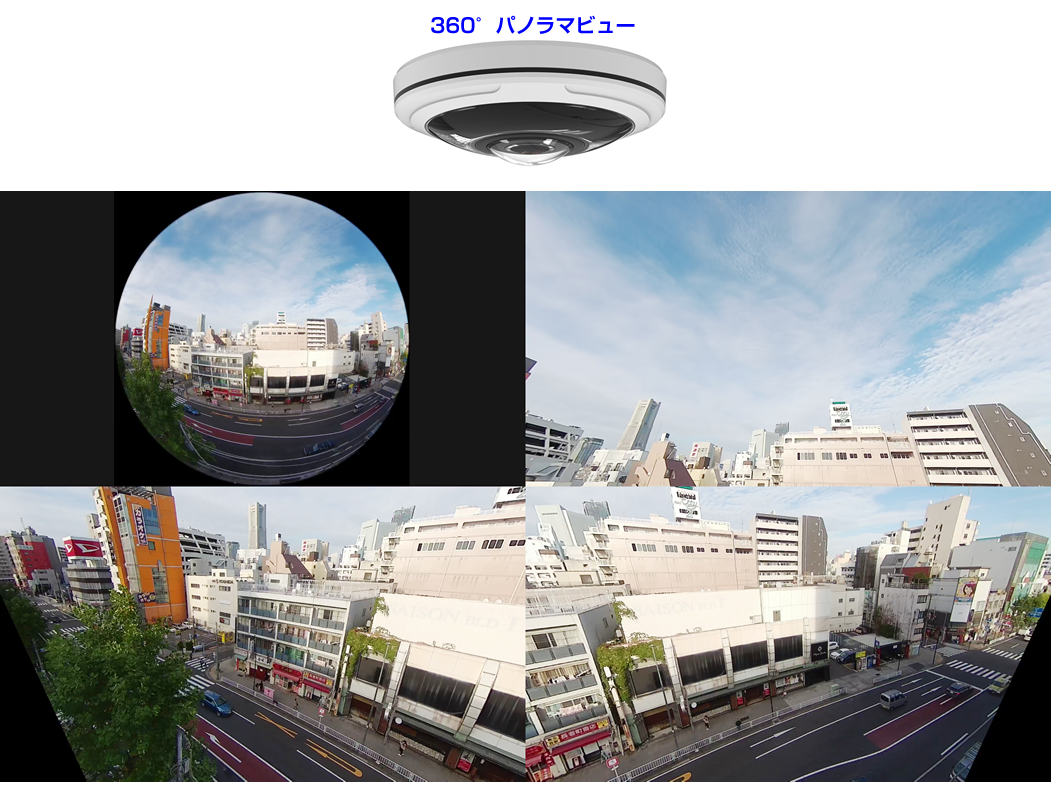

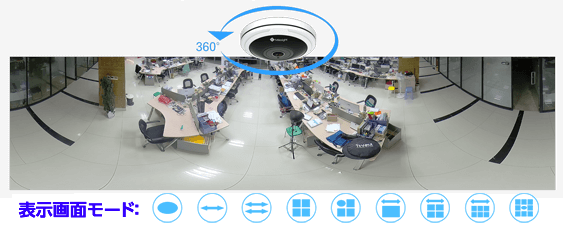

360°ネットワークカメラのパノラマビューイメージ
※上記は上位機種1200万画素360°ネットワークカメラ【AI-1225HE】をキャプチャーしたイメージ画像です。


H.265+ビデオ圧縮方式とH.264ビデオ圧縮方式を比較

■H.265+ビデオ圧縮方式


コストパフォーマンスを優先した800万画素全方位 360°ネットワークカメラ(AI-830HE)は、従来までのH.264ビデオ圧縮方式と比較して、最大で80%回線帯域を節約することが可能です。

設置台数が増大する大型施設などの監視現場ではトラフィックの増大から起因するさまざまなトラブルが懸案でもあり、システム面構築面で大きな制約となっていました。
H.265+ビデオ圧縮方式では、NVRやCMSなどに集中するトラフィックを大幅に削減することで監視システム全体の信頼性を高め、より滑らかなビデオストリーミングを提供し、ストレージデータ容量の削減に貢献します。





1200万画素全方位 360°ネットワークカメラ(AI-1225HE)は、1200万画素の高解像度を実現

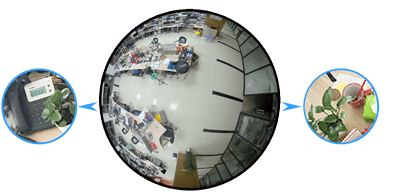

■360°全方位を1台でカバー


360°全方位カメラは、球状(魚眼)映像の歪み補正し正規画像化するプロセスで、ピクセルを失い画質が低下することがあります。
本製品は、800万画素 CMOSセンサーを採用することにより、このプロセスでの画質低下をカバーし、様々な表示モードで詳細な監視映像を提供します。


800万画素全方位 360°ネットワークカメラ(AI-830HE)は、2つのモードを提供し他社製のNVRやVMSの接続をサポートします。

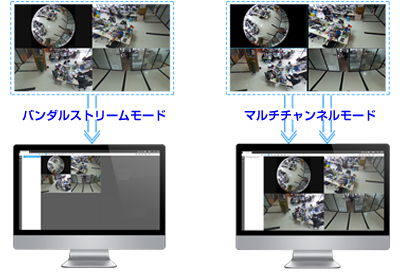

■多彩な画面表示モード


AI-830HEは、ROOKER NVR(8Kをサポートしたモデル)と接続する際に利用するマルチチャンネルモードと、他社製のNVRやVMS等との接続などで利用するバンダルストリームモードを搭載しています。

マルチチャンネルモードでは各オリジナル映像をNVRまたはVMSの個々のチャンネル(複数の空きCHが必要)に送信できるため、画面表示モードを変更することができます。

バンダルストリームモードは、各オリジナル映像を1チャンネル分にまとめて「NVR」や「VMS」へ送信しているため、画面表示モードを変更することができません。


800万画素全方位 360°ネットワークカメラ(AI-830HE)は、多彩な画面表示モードで映像を表示することができます。

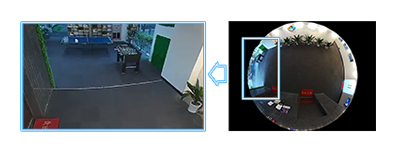

800万画素全方位 360°ネットワークカメラ(AI-830HE)は、強力なデコーディング性能で高いパフォーマンスを誇ります。

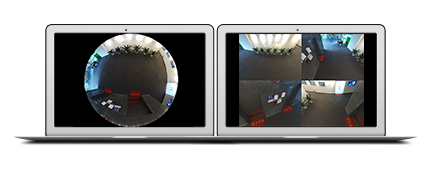

800万画素全方位 360°ネットワークカメラ(AI-830HE)は、優れた歪み補正機能を搭載しています。

■最大459万画素(30fps)




本製品はコストパフォーマンスを優先しているため、魚眼モードで最大30fps (2144x2144)、歪みを補正し4CHに展開したモードでそれぞれ最大30fps(約100万画素)の表示が可能です。


800万画素全方位 360°ネットワークカメラ(AI-830HE)は、屋外バンダル仕様

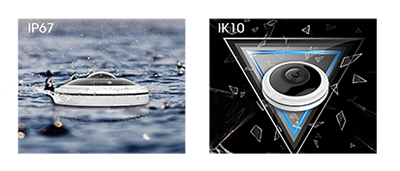

■防塵防雨/耐衝撃/音声マイク


業界最高レベルのIP67(防塵防雨性能)、IK10(耐衝撃性能)を備え、有害な影響からカメラ本体を保護します。
※PTFEメンブレンフィルターにより防水保護された音声マイクを搭載しています


800万画素全方位 360°ネットワークカメラ(AI-830HE)は、IR LRD 照明機能を搭載し夜間でも撮影可能

■IR LED照明機能


AI-830HE、夜間暗闇でも最大15メートルの範囲の被写体を詳細に監視することが可能です。
3つのIR LEDは遠距離用として機能し、残りの3つのIR LEDは近距離用として機能します。
高度なIR技術は、IR LEDの照度調整が可能な技術です。近赤外線透過率と反射による悪影響を考慮し開発されたIR反射防止パネルは、IR効果を最大限に高めることで証拠能力の高い監視映像を提供します。

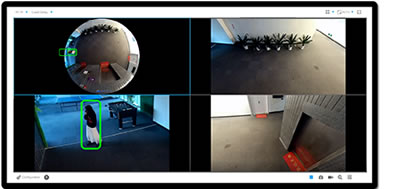

■自動追尾機能


AI-830HEは、オートトラッキング(自動追尾)機能が有効になると、デジタルパン/チルト/ズームを実行して、移動するオブジェクトを自動的に追跡します。



パノラマネットワークカメラはヒートマップ機能搭載

■ヒートマップ機能


AI-830HEは、顧客の動きや密度を映像上にヒートマップで表示させることが可能です。必要に応じて売り場ごとの空間密度を分析し、ビジネスに活用することが可能です。



■人数カウント機能


AI-830HEは、AI アルゴリズムに基づき入口の入退出する人数、または撮影範囲内の任意のエリア(最大4エリア)内の人数をリアルタイムでカウントする新機能を搭載しました。

統計レポート(日次/週次/月次/年次)表示やデータのバックアップも可能で、活用することで様々なビジネスに活用することが可能です。



800万画素全方位 360°ネットワークカメラ(AI-830HE)は、外観にはねじを利用していないため、メンテナンス作業も容易です。

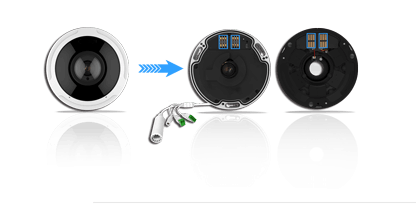

■メンテナンスが容易


ネジのない外観デザインとマルチインターフェースケーブルは、現場での設置・メンテナンス作業を容易にします。

本機種は、IEEE802afのPoE(Power of Ethernet)に対応しています。


800万画素全方位 360°ネットワークカメラ(AI-830HE)は、別売アクセサリーを利用して様々な設置環境に対応できます。

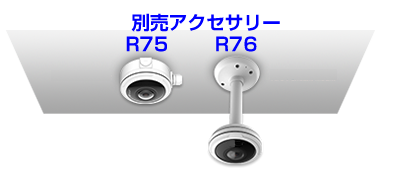

■別売アクセサリー


AI-830HEは、ジャンクションボックス(R75), ウォールマウント(R72), 天吊り金具(R76), 天吊り延長金具(R76-L) を組み合わせることで、様々な環境下に設置することができます。


■AI ビデオコンテンツ分析機能(VCA)


AI-830HEは、8個のVCA(ビデオコンテンツ分析)機能を搭載し、複数のイベントで人や自動車の検出に焦点を合わせたフィルターリングが可能です。

これらの分析機能は、ネットワークカメラの基幹ソフトウェアに統合されており、高度なセキュリティシステムを実現することができます。

※VCA機能は複数を同時に設定することも可能ですが、2~3個までをお勧めします。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.置き去り検知
8.持ち去り検知



800万画素全方位 360°ネットワークカメラ(AI-830HE) CMS(中央集中監視システムソフトウェア)

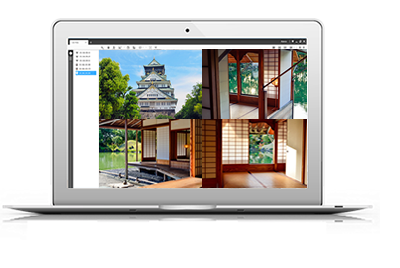

■CMS(中央集中監視ソフトウェア)


Central Management System(CMS)は、ユーザーが最大64個のデバイスを制御し、リモートプレビューや再生をより便利に行うためのインテリジェント監視ソリューションです。
効率的な管理パフォーマンスを実現するCMSは、集中管理されたシステムでユーザーに優れた管理エクスペリエンスを提供します。フレンドリーなデザインに特化したCMSは、あらゆるレベルのユーザー層が直感的で簡単にソリューションを設定し、速やかに運用を開始することが可能です。 さらに、Eマップ機能は、デバイスを地図や図面上に配置してスマートな方法で管理することができます。

【PCシステム要件】
OS: Windows 7/8/10/11/Vista/Server 2008/Server 2012
CPU: 2.6GHZ以上
メモリー:2GB以上
グラフィックカードメモリー:1GB以上
インターネットプロトコル:TCP/IP


■主な特徴
・ROOKER ネットワークカメラ、およびネットワークビデオレコーダー
・ユーザーフレンドリーなUI設計
・1/4/8/9/16/36/64チャンネルの同時再生
・カスタムライブビューレイアウトをサポート
・アラームチャンネル表示
・1つまたは複数のチャンネルのフルスクリーンをサポート
・H.265+/H.265/H.264+/H.264/MJPEG/MPEG-4ビデオ圧縮対応
・デュアルストリームをサポート
・PTZコントロール機能とデジタルズームをサポート
・SDカードとHDD録画ファイルの再生機能
・モーション検出、アラーム記録、画像キャプチャ機能をサポート
・混雑回避ソリューション機能(定員数を超えるとアラームを発生します)

AIネットワークカメラ混雑回避人数カウントソリューション機能


800万画素全方位 360°ネットワークカメラ(AI-830HE)スマートフォンアプリ

■スマートフォンアプリ


ROOKERネットワークカメラ、およびNVRを連携するビデオ管理システムです。シンプルで直感的なインターフェイスは、 ライブ映像のモニターリングや録画したビデオの再生など、ほとんどの機能に簡単にアクセスできるように設計されています。


■主な特徴
・OS:Android 4.0以上/ iOS 7.0以上
・ネットワークカメラとNVRを同期管理
・QRコードをスキャンして、ネットワークカメラとNVRをP2P経由でリモートビュー
・デュアルストリームをサポート
・カスタマイズされたストリームパラメータをサポート
・H.265+/H.265/H.264+/H.264/MJPEG/MPEG-4ビデオ圧縮対応
・最大64チャンネル管理、1/4/9/16画面分割表示をサポート
・SDカードとHDD録画データの再生機能
・最大4チャンネル再生をサポート
・画像キャプチャ/ビデオ録画機能
・ファイル管理
・PTZコントロール
・アラームプッシュ通知
・パスワード保護、ストリーム情報の表示、一般設定の最後の再生とTCPオプションを記憶
・Wi-Fi / 3G / 4G / 5Gネットワークをサポート


製品仕様

製品型番AI-830HE
カメラ映像素子8MP 1/1.8" Progressive Scan CMOS
最低照度カラー: 0.005Lux @F1.2
白黒: 0Lux with IR on
S/N比>55dB
WDR120dB
レンズf=1.5mm@F1.8
視野角天井設置:360° , 壁面設置:180° , 据置:360°
シャッタースピード1/100000~1秒
IR 最大照射距離約15m
画面設置モード天井 , 壁面 , 据置
歪み補正カメラ側 / クライアント側
表示モード11個の表示モード
クライアント側補正最大9パターン:
天井: 1O, 1P, 2P, 4R, 1O3R, 1P1R, 1P4R, 1P6R, 1O8R
壁面: 1O, 1P, 4R, 1O3R, 1P1R, 1P4R
据置: 1O, 1P, 2P, 4R, 1O3R, 1P1R, 1P4R, 1P6R, 1O8R
カメラ側補正最大7パターン:
天井: 1O, 1P, 2P, 4R, 1O3R, 1P3R, 1O1P3R
壁面: 1O, 1P, 4R, 1O3R, 1P3R, 1O1P3R
据置: 1O, 1P, 2P, 4R, 1O3R, 1P3R, 1O1P3R

※1O1P3Rはマルチチャンネルモードのみサポート

O=オリジナルの魚眼ビュー
P=パノラマビュー
R=エリアビュー
ビデオ最大解像度3840×2160
メインストリームFisheye View:
60Hz: 30fps (2144x2144, 2048x2048, 1920x1920, 1280x1280)
50Hz: 25fps (2144x2144, 2048x2048, 1920x1920, 1280x1280)
サブストリームFisheye View:
60Hz: 30fps (1280x960, 1024x1024, 736x736, 576x576)
50Hz: 25fps (1280x960, 1024x1024, 736x736, 576x576)
ビデオ圧縮方式H.265+/H.265(HEVC)/H.264+/H.264
ビットレート16Kbps∼16Mbps (CBR/VBR 調整可能)
プライバシーマスク24エリア(最大)
ROI8エリア(最大)
イメージ調整サチュレーション/ブライトネス/コントラスト/シャープネス
WebブラウザEdge(V.75以上) / Firefox(V.69以上) / Chrome(V.65以上) / Safari
音声音声マイク内蔵
音声出力×1(端子台)
音声圧縮方式G.711/AAC/G.722/G.726
音声サンプリングレート8/16/32/44.1/48KHz
音声ビットレート16~256kbps
ネットワーク接続1×RJ45 10M/100M/1000M イーサーネットポート
ネットワークストレージNAS(NFS, SMB/CIFS)S), ANR
ネットワークプロトコルIPv4/IPv6, ARP, TCP, UDP, RTCP, RTP, RTSP, RTMP, HTTP, HTTPS,
DNS, DDNS, DHCP, FTP, NTP, SMTP, UPnP, Bonjour, SIP, SNMP,
PPPoE, VLAN, 802.1x, QoS, IGMP, ICMP, SSL
アラーム入力/出力1/1(端子台)
ストレージmicroSD/SDHC/SDXC Card スロット搭載(最大256GB)
主要な機能自動追尾, ヒートマップ, モーション検知, BLC, HLC,(ハイライト補正), 2D DNR, 3D DNR,
オートホワイトバランス, IPアドレスフィルタリング, AGC, アンチフリッカー, 回転モード, Deblur,
ウォーターマーク
SIP/VoIP SupportVoice/Video-over-IP
イベントトリガーモーション検知, ネットワーク切断, 音声アラーム
イベント連動FTP アップロード, SMTP メール送信, SD Card 録画, HTTP通知, その他
ビデオ分析
(VCA)
エリア侵入検知、エリア離脱検知、高度な動体検知、カメラの妨害検知、境界横断、
徘徊検知、置き去り検知、持ち去り検知
人数カウント入退出カウント/エリア内カウント(最大4エリア)
互換性API
その他保護等級IP67/IK10準拠
動作温度-40℃~60℃
動作湿度0∼90%(結露なきこと)
電源PoE(IEEE 802.3af準拠) , DC12V±10%(DC-ジャック)
消費電力最大6W , 最大8W ( IR on時)
外形寸法Φ140mmX45.4mm
重量700g
保証期間3年間(標準)
5年間(別途オプション)

※オプション品

ジャンクションボックス(R75), ウォールマウント(R72), 天吊り金具(R76), 天吊り延長金具(R76-L)

【システム要件】
ネットワークカメラ・OS:Windows 8/10/11/Server2000/Server2008
・CPU:1.66GHz以上
・RAM:1G以上
・グラフィックメモリー:128MB以上
・インターネットプロトコル:TCP/IP(IPv4/IPv6)
・WEBブラウザ:Edge(V.75以上), Firefox(V.69以上), Chrom(V.65以上), Safari(MJPEG)
CMS
(中央集中管理ソフトウェア)
・OS:Windows 8/10/11/Server2008/Server2012
・CPU:2.6GHz以上
・メモリー:2GB以上
・グラフィックメモリー:1GB以上
・インターネットプロトコル:TCP/IP
【備考】
・Microsoft、Windows、Edgeは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。
・GoogleおよびGoogle Chrome、Chrome、Androidは、Google LLCの商標です。
・Safari、iPad、iPhoneは、米国およびその他の国で登録されたApple Inc.の商標です。iPhoneの商標は、アイホン株式会社のライセンスにもと
づき使用されています。
・Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります)
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
