12MP対応 32CH ネットワークビデオレコーダー(RK-X032)

H.265+/ 12MP対応 32CH ネットワークビデオレコーダー(RK-X032A)外形寸法図ダウンロード 12MP対応 12MP対応 32CH ネットワークビデオレコーダー(RK-X032)カタログダウンロード



・12MP(1200万画素)ネットワークカメラ対応

・最大32台のネットワークカメラを録画可能

・最大ビットレート

 受信帯域幅 256Mbps/送信帯域幅 256Mbps

・H.265/H.265/H.264/H.264 対応

・最大100TBのHDDを搭載可能

・HDMI/VGAデュアル出力対応

・RAID 0,1,5,6,10 対応

・ANR機能

・N + 1ホットスペア対応

・CMSソフト(最大64CH同時再生)※無料

・スマートフォンアプリ(iOS/Android) ※無料

4K(UHD)3840x2160 H.265+/H.265/H.264+/H.264 ビデオ圧縮 HDMI 出力端子 VGA(D-sub15pin)端子 デュアルストリーミング デュアルスクリーン スマートフォンアプリ アラーム入力/出力ポート 音声入力/出力端子 RAID(0/1/5/10) 自動ネットワーク録画 スマートイベント



4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)4Kネットワーク監視カメラ映像を実現

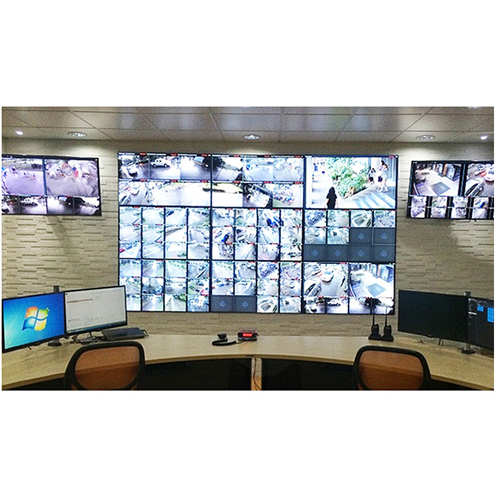

■4K超高精細映像

4K対応 32CH ネットワークカメラビデオレコーダー(RK-X032) は、よりスムーズな操作インターフェースを新たに導入しました。
4Kネットワークカメラを接続した場合、4Kリアルタイムビデオや録画データをデコードし、超高精細監視映像を体験することができます。



4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)は強力なデコーディングとレコーディング性能

■強力なデコーディングとレコーディング性能

4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032) は、最大4CH×4K(8MP/30fps)、6CH×5MP(20fps)、8CH×4MP(20fps)、10CH×3MP(30fps)、16CH×1080P(2MP/30fps)ネットワークカメラの同時再生をサポートし、32台の5MPネットワークカメラを1台につき20fpsで録画することが可能です。



 4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)の多彩なインターフェイス

■多彩なインターフェイス

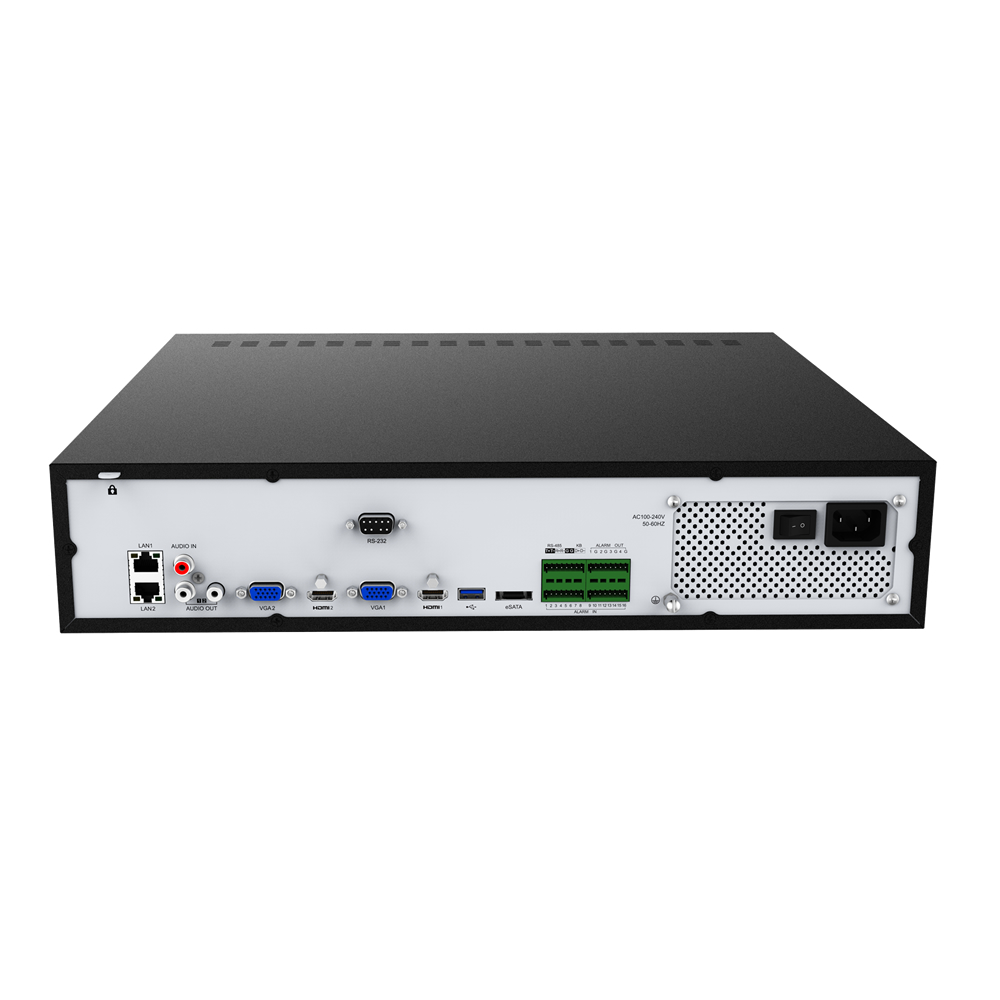

4K対応 32CH ネットワークカメラビデオレコーダー(RK-X032)は、2つのHDMIポート、2つのVGAポート、3つのUSBポート、アラーム入力・出力、音声入力・出力、および2つのLANポートなど効果的なサーベイランスのために必要なすべての機能を備えています。

HDMI/VGA1とHDMI/VGA2は異なるチャンネルを選択し表示することが可能です。





 4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)デュアルLANポート搭載

■デュアルLANポート

【複数IPアドレス】
2つのイーサネットインターフェイスは異なるIPアドレスを使用し、LAN1とLAN2では別々のIPセグメントとして動作させることができます。
LAN1では、データを送信するためのデフォルトのLANとして選択できます。
【負荷分散】
2つのイーサネットインターフェイスは同じIPアドレスを使用した場合。システムの帯域幅を平等に振り分けて、スループットを向上させることが可能です。
【ネットフォールトトレランス】
2つのイーサネットインターフェイスが同じIPアドレスを使用している場合、 非常時にバックアップの役割を果たします。
片方のイーサネットインターフェイスに損傷など不具合が生じた場合、ネットワーク通信機能を確保するために自動的にもう一方の正常なイーサネットインターフェイスに切り替え、障害を最小限に抑えることが可能です。



4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)最適化されたHDDレイアウト設計

■最適化されたHDDレイアウト設計

ハードウェアコンポーネントは、放熱などのさまざまな要求を満たすように最適に設計されています。 最大8台のHDDがスロットに固定されているため、ハードディスクは驚くほど簡単に交換することができ、メンテナンス時間を大幅に短縮することができます。



4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)RAID(0/1/5/6/10)

■RAID (0/1/5/6/10)

RAID(Redundant Array of Independent Disks)は、ハードディスクを論理ユニットとして結合する方法で、冗長性とデータの書き込みおよび読み取りの高速化を実現することが可能です。
4K対応 32CH ネットワークカメラビデオレコーダー(RK-X032) は、5つの異なるRAIDレベル(0,1,5,6,10)に対応しており、データ保護とストレージスペースに対するユーザーのプロジェクト要件に応じた信頼を担保いたします。





■ANR機能搭載

ANR(Automatic Network Replenishment)機能は、ネットワークカメラにSDメモリーカードを搭載して、ネットワーク回線障害時に発生するNVRの録画データ漏れを防ぐための機能です。

左図に示すように、NVRとカメラ間のネットワーク接続が正常な場合、NVRはビデオデータを録画します。
ネットワーク接続が失われると、ネットワークカメラは自動的に内蔵のSDメモリーカードにビデオデータを連続して録画します。
その後、ネットワーク回線が復旧し再接続後、自動的にネットワークカメラのSDメモリーカードから欠落したビデオデータをNVRへ転送し録画漏れを防ぐことができます。

【利用条件】
ネットワークカメラ:FW. V4X.7.1.72 以上
NVR:FW. V7X.9.1.6 以上



■N +1 ホットスペア機能


本ネットワークビデオレコーダー(NVR)は、N+1ホットスペア機能に対応しています。
マスターNVRに障害が発生した場合、自動的にスレーブNVRで録画を代行し障害回復後にマスターNVRにその間の録画データを転送して回復させることができます。

※1台のスレーブNVRは、最大32台までのマスターNVRを登録してサポートすることが可能です。
※マスターNVRとスレーブNVRは、同じ機種での運用を推奨します。



4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)は、ビデオコンテンツ分析機能に対応しています。

■VCA(ビデオ・コンテンツ・分析)


本ネットワークビデオレコーダー(NVR)は、ROOKERネットワークカメラにオプション(※ライセンス認証)として実装されている最大10個のVCA機能をサポートしています。
※各ネットワークカメラで対応しているVCA機能の数は、カメラの機種によって異なります。詳細は各ネットワークカメラの仕様をご確認ください。

これらの分析機能は、監視ソフトウェアに完全に統合されており、高度なセキュリティシステムを実現することができます。

1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.人物検知
8.人物カウント
9.置き去り検知
10.持ち去り検知

 4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)CMS(中央集中監視システムソフトウェア)

■CMS(中央集中監視ソフトウェア)


 Central Management System(CMS)は、ユーザーが最大64個のデバイスを制御し、リモートプレビューや再生をより便利に行うためのインテリジェント監視ソリューションです。
効率的な管理パフォーマンスを実現するCMSは、集中管理されたシステムでユーザーに優れた管理エクスペリエンスを提供します。フレンドリーなデザインに特化したCMSは、あらゆるレベルのユーザー層が直感的で簡単にソリューションを設定し、速やかに運用を開始することが可能です。 さらに、Eマップ機能は、デバイスを地図や図面上に配置してスマートな方法で管理することができます。

【PCシステム要件】
OS: Windows 7/8/10/Vista/Server 2008/Server 2012
CPU: 2.6GHZ以上
メモリー:2GB以上
グラフィックカードメモリー:1GB以上
インターネットプロトコル:TCP/IP


■主な特徴
・ROOKER ネットワークカメラ、およびネットワークビデオレコーダー
・ユーザーフレンドリーなUI設計
・1/4/8/9/16/36/64チャンネルの同時再生
・カスタムライブビューレイアウトをサポート
・アラームチャンネル表示
・1つまたは複数のチャンネルのフルスクリーンをサポート
・H.265 / H.264 / MJPEG / MPEG-4ビデオ圧縮をサポート
・デュアルストリームをサポート
・PTZコントロール機能とデジタルズームをサポート
・SDカードとHDD録画ファイルの再生機能
・モーション検出、アラーム記録、画像キャプチャ機能をサポート


 4K/H.265+対応 32CH ネットワークカメラビデオレコーダー(RK-X032)スマートフォンアプリ

■スマートフォンアプリ


ROOKERネットワークカメラ、およびNVRを連携するビデオ管理システムです。シンプルで直感的なインターフェイスは、 ライブ映像のモニターリングや録画したビデオの再生など、ほとんどの機能に簡単にアクセスできるように設計されています。


■主な特徴
・OS:Android 4.0以上/ iOS 7.0以上
・ネットワークカメラとNVRを同期管理
・QRコードをスキャンして、ネットワークカメラとNVRをP2P経由でリモートビュー
・デュアルストリームをサポート
・カスタマイズされたストリームパラメータをサポート
・H.265+/H.265/H.264+/H.264/MJPEG/MPEG-4ビデオ圧縮対応
・最大64チャンネル管理、1/4/9/16画面分割表示をサポート
・SDカードとHDD録画データの再生機能
・最大4チャンネル再生をサポート
・画像キャプチャ/ビデオ録画機能
・ファイル管理
・PTZコントロール
・アラームプッシュ通知
・パスワード保護、ストリーム情報の表示、一般設定の最後の再生とTCPオプションを記憶
・Wi-Fi / 3G / 4Gネットワークをサポート


製品仕様

4K 32CH NVR製品型番RK-X032
入力ネットワーク
映像入力
32-CH
最大帯域幅256Mbps、または200Mbps(RAID有効時)(受信)
256Mbps、または200Mbps(RAID有効時)(送信)
出力HDMI 出力2-CH, 解像度:
(HDMI1)3840x2160/60Hz, 3840x2160/30Hz.
(HDMI1/2共通)1920x1080/60Hz,1920x1080/50Hz,1280x1024/60Hz,1280x720/60Hz,
1024x768/60Hz. (HDMI は音声出力に対応)
VGA 出力2-CH, 解像度:
1920x1080/60Hz, 1920x1080/50Hz, 1280x1024/60Hz, 1280x720/60Hz, 1024x768/60Hz.
ストリーム方式デュアルストリーム
録画解像度12MP/8MP/6MP/5MP/4MP/3MP/1080P/ UXGA/720P/D1/VGA/CIF/QCIF
同時再生4×(30fps @8MP), 5×(30fps@6MP), 6×(30fps@5MP),
8×(30fps @4MP), 10×(30fps @3MP),
16×(30fps @1080P), 32×(30fps @720P)
フォーマット映像フォーマットH.265+/H.265(HEVC)/H.264+/H.264
音声フォーマットG.711/G.722/G.726
ストレージSATA8×SATA HDD (3.5インチ)
eSATA1×eSATA
HDD容量8TB×1, 8TB×2, 8TB×3, 8TB×4, 8TB×5, 8TB×6, 8TB×7, 8TB×8
ディスクアレイアレイタイプRAID0, RAID1, RAID5, RAID6, RAID10
録画同時録画最大32CH×5MP
録画タイプ連続 , イベント(動き検出、アラーム、VCA、スマート分析)
スナップショット連続 , イベント(動き検出、アラーム、VCA、スマート分析)
再生映像、イベント、タグ、分割、静止画
速度:1/8, 1/4, 1/2, ×1, ×2, ×4, ×8, ×16, ×32, ×64, ×128
再生種別一般再生、イベント再生、タグ再生、分割再生、画像再生
バックアップ映像, 静止画
ネットワークプロトコルIPv4/IPv6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS,
DNS, DDNS, DHCP, NTP, SNTP, SMTP, SNMP, UPnP, NFS
WebブラウザEdge(V.46以上) / Chrome(V.65以上) / Firefox(V.53以上) / Safari(V.12以上)
同時接続者数無制限/1~9ユーザー
インターフェイスネットワーク2×RJ45 10M/100M/1000M
USB1×USB 3.0, 2×USB 2.0
シリアル
インターフェイス
1×RS-485( PTZ)
1×RS-232 (Console)
1×RS-485 (Keyboard)
音声入力/出力1×RCA/2×RCA
アラーム入力16-CH
アラーム出力4-CH
その他高度な機能ANR、N+1 ホットスペア
VCAエリア侵入検知、エリア離脱検知、高度な動体検知、カメラの妨害検知、境界横断、
徘徊検知、人物検知、人物カウント、置き去り検知、持ち去り検知
※カメラVCAサポート要
電源AC 100V∼240V 50Hz, 60Hz
消費電力最大35W(HDD未搭載時)
動作温度-10℃∼+55℃
動作湿度10%~90%
外形寸法440mm(W)×420mm(D)×88.2mm(H), 2U 標準シャーシ
本体重量6Kg(HDD未搭載時)
保証期間本体:3年間(標準)/5年間(オプション)
HDD:30か月
【システム要件】
PC・CPU:1.66GHz以上
・RAM:1G以上
・グラフィックメモリー:128MB以上
・インターネットプロトコル:TCP/IP(IPv4/IPv6)
NVRWindows 8/10/11/Server2000/Server2008・WEBブラウザ:Edge(V.75以上), Firefox(V.53以上), Chrom(V.46以上)
Mac OS(10.12以上)・WEBブラウザ:Safari(V.12以上), Firefox(V.53以上), Chrom(V.46以上)
※SafariはM-Jpegのみ対応。
CMS
(中央集中管理ソフトウェア)
Windows 8/10/11/Server2008/Server2012
Mac(10.12以上)
・CPU:2.6GHz以上
・メモリー:2GB以上
・グラフィックメモリー:1GB以上
・インターネットプロトコル:TCP/IP
【備考】
・Microsoft、Windows、Edgeは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。
・GoogleおよびGoogle Chrome、Chrome、Androidは、Google LLCの商標です。
・Safari、iPad、iPhoneは、米国およびその他の国で登録されたApple Inc.の商標です。iPhoneの商標は、アイホン株式会社のライセンスにもと
づき使用されています。
・Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
